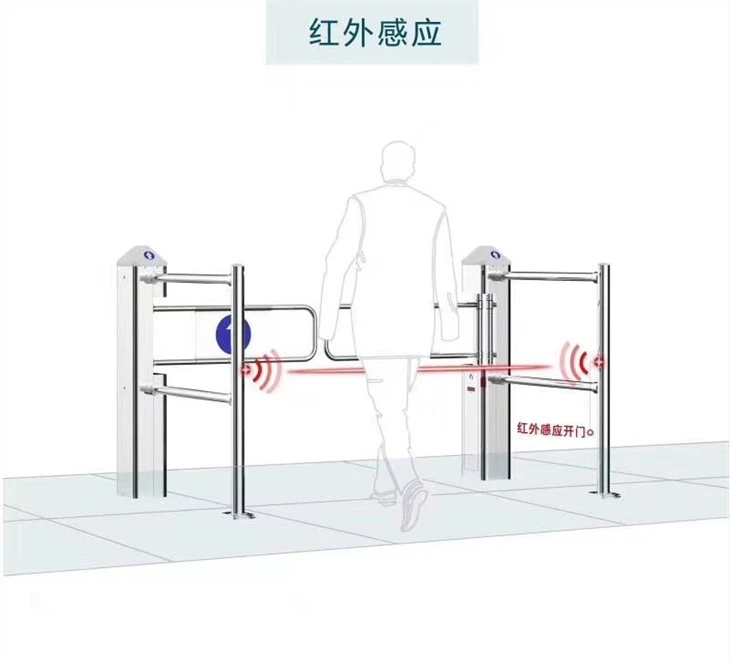

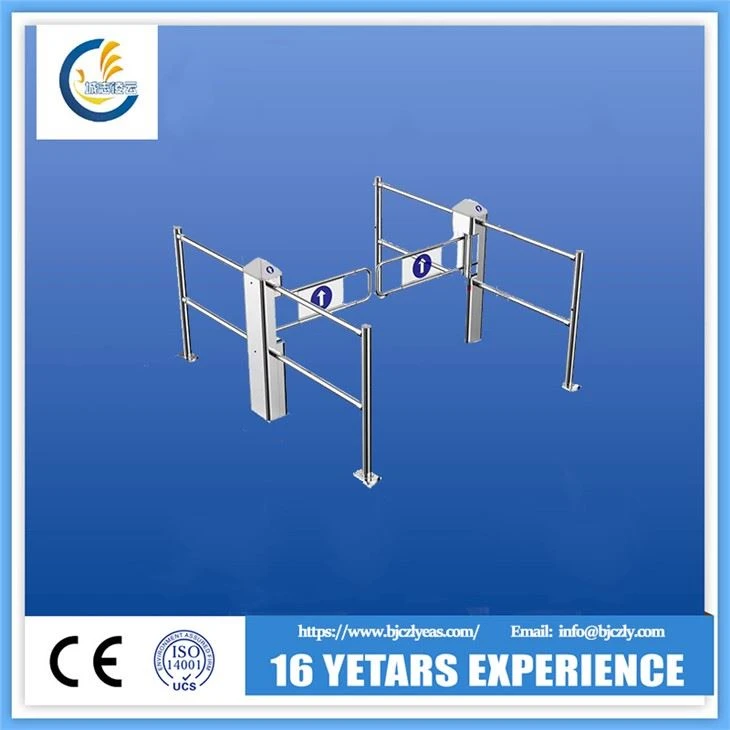

Špecifikácia pre bezkefkový servo riadiaci systém

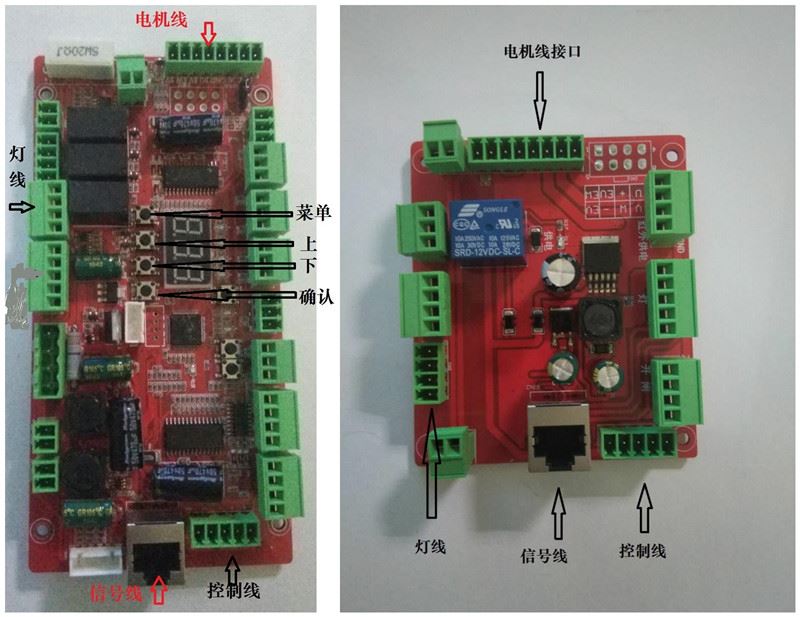

- Schéma zapojenia základnej dosky

- Schéma zapojenia hlavnej dosky

Funkčné charakteristiky

1. Má funkciu samokontroly porúch a výstrahy, čo je pre používateľov vhodné na údržbu a používanie.

2. Môže byť pripojený k akémukoľvek riadiacemu signálu výstupného zariadenia alebo k tlačidlu alebo diaľkovému ovládaniu na dosiahnutie jednosmernej riadiacej prevádzky.

3. Funkcia automatického resetovania: po každom otočení o 90 stupňov a detekcii prechodu osôb a predmetov, to znamená automatický reset, alebo v určenom čase (oneskorenie viacerých súborov nastaviteľné) neprejde, systém automaticky zruší právo na prejsť a vrátiť sa do východiskovej polohy.

4. Indikácia osvetlenia: indikácia stavu semafora s vysokým jasom na vedenie premávky.

5. Vstup na ovládanie požiaru: môže byť spojený so signálom požiarneho poplachu, aby sa dosiahlo neustále otváranie brány.

6. Funkcia varovania alarmu: pri nelegálnej premávke alebo bráne automatické varovanie alarmu.

7. Nastaviteľná rýchlosť: otočné rameno otvára a zatvára rýchlosť viacúrovňového nastavenia, používatelia môžu byť nastavené podľa skutočných potrieb.

8. Nová generácia priemyselného riadiaceho systému ARM, ktorý pridáva multifunkčné digitálne nastavenia, šifrovanie a funkcie resetovania.

9. Funkcia proti spätnému chodu: v procese resetovania výkyvného ramena, ak vonkajšia sila obráti výkyvné rameno, výkyvné rameno automaticky spustí spätný ťah a vyšle alarm a keď vonkajšia sila zmizne, automaticky sa vráti do nula na obnovenie premávky.

10. Funkcia automatickej ochrany: keď vonkajšia sila bráni normálnemu pohybu výkyvného ramena a vonkajšia sila je nepretržitá, systém automaticky zistí 20 sekúnd po automatickej ochrane a prejde do nečinného stavu. Pri ďalšom legálnom vstupe signálu sa brána automaticky vráti do normálu.

11. Viacstupňová funkcia protinárazového nárazníka: pri nelegálnom prejazde alebo údere brzdová tyč utlmí zodpovedajúci uhol a spustí okamžitý spätný ťah a súčasne spustí alarm, čo výrazne znižuje mechanické poškodenie spôsobené častým, resp. kontinuálna kolízia pri realizácii humanizovaného boja proti škodám.

12. Bezobslužná prevádzka: otočné rameno pri vypnutí sa automaticky otvorí, pri zapnutí sa automaticky resetuje (blokuje premávku).

Technické parametre

Vodič	Nízkoenergetický M05
Maximálna kinetická energia	J<>
Maximálna pevnosť	67N (vonkajší okraj ventilátora dverí)
Hnací moment	Asi 5 Nm
Zámok	Prevodová brzda RA12
Uzamykací moment	Minimálne 20 Nm
Frekvencia prechodu	30 osôb/min
Dizajn pohonu	100 000 000 spínacích cyklov
Životnosť MCBF	100 000 000 spínacích cyklov
Otvorený uhol	-90° - +90°
Kontrola	ETS 21
softvér	FCC
Zdroj	V AC /50-60Hz 100-230
Zaťaženie spojky	120VA
Napätie riadiacej jednotky	24V DC
Rozhranie	Interné sériové rozhranie: Zbernicové pripojenie vo vnútri ovládacieho panela CAN Externé: môže pripojiť až 8 zariadení; Žiadna tlaková spätná väzba pre 5 dosiek ETS 21 na blok; iná spätná väzba je dostupná prostredníctvom iného ETS 21io

Popis položky režimu ladenia

1. Stlačte tlačidlo menu na 3 sekundy, zobrazí sa L-1, stlačte tlačidlo potvrdenia, vstúpte do režimu ladenia času zatvárania brány

2. Stlačte tlačidlo menu na 3 sekundy, zobrazí sa L-1, stláčajte tlačidlo, kým sa nezobrazí L-7, stlačte tlačidlo potvrdenia, vstúpte do režimu ladenia dverí s vypnutým napájaním brány (podrobnosti nájdete v tabuľke nižšie)

3. Stlačte tlačidlo menu na 3 sekundy, zobrazí sa L-1, stláčajte tlačidlo, kým sa nezobrazí L-12, stlačte tlačidlo potvrdenia, vstúpte do režimu ladenia zvuku brány (podrobnosti nájdete v tabuľke nižšie)

4. Stlačte tlačidlo menu na 3 sekundy, zobrazí sa L-1, stlačte tlačidlo, objaví sa D-1, stlačte potvrdenie, hlasová výzva na zatlačenie otočného ramena do požadovanej polohy, tentoraz môžete nastaviť otočné rameno, upraviť, potvrďte stlačením ponuky, stlačením ponuky opustite (pozri tabuľku nižšie)

Používatelia môžu nastaviť tabuľky kódov ladenia

Číslo ponuky	Význam	Predvolené	Rozsah
L-1	Otváracia doba	4 sekundy	0-30 sekúnd (väčšie číslo, dlhší čas zatvárania)

L-7	Smer prepínania	0	0 pre: ľavé otvorené 1 pre: Otvorené vpravo
L-13	Poplašný hlas	-	Kliknite na Pridať a odobrať Vyberte kategóriu hlasu Uložiť potvrdením
L-12	Hlasitosť hlasu	15	0 Minimálne 15 Max
L-14	Test starnutia brány	Stlačte potvrdenie pre vstup, tlačidlo menu pre ukončenie
D-1	Nastavenie nulového bitu	Ak dve otočné ramená dverí nie sú zarovnané, po vstupe do motora uvoľnite hriadeľ do požadovanej polohy zatvárania, podľa potvrdenia hlavnej dosky
D-4	Rýchlosť otvárania a zatvárania	1, najrýchlejších 10, najpomalších (predvolené výrobné nastavenie 10)
